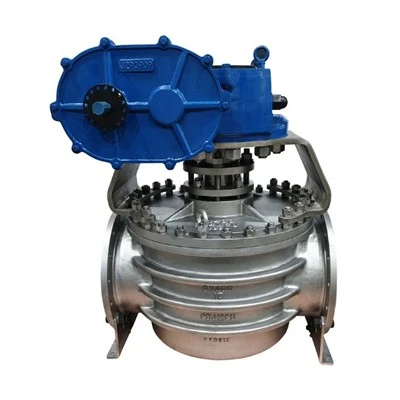

डीआई बॉडी के साथ स्लीव्ड प्लग वाल्व

डीआई बॉडी के साथ स्लीव्ड प्लग वाल्व एक डक्टाइल आयरन {{0}बॉडी, स्लीव {{1}टाइप सॉफ्ट {{2}पाइपलाइन शट-ऑफ सर्विस के लिए सीलिंग वाल्व है। यह प्रोजेक्ट आवश्यकताओं और ऑर्डर किए गए वाल्व डिज़ाइन के अनुसार दबाव वर्ग, निकला हुआ किनारा आयाम और सामग्री कॉन्फ़िगरेशन की पुष्टि के साथ मैनुअल या सक्रिय संचालन का समर्थन करता है।

सामग्री विन्यास:नमनीय लौह पदनाम वाल्व बॉडी पर लागू होता है। वाल्व कॉन्फ़िगरेशन के अनुसार प्लग सामग्री अलग से निर्दिष्ट की जाती है।

तन्य लौह शरीर
तन्य लौह निकाय डीआई{{1}बॉडी वाल्व विन्यास की दबाव युक्त संरचना बनाता है। आदेशित वाल्व डिज़ाइन के अनुसार लागू दबाव वर्ग और निकला हुआ किनारा विन्यास अलग से निर्दिष्ट किया गया है।

स्लीव-पृथक प्लग
एक पॉलिमर स्लीव प्लग को घेर लेती है और रोटेशन के दौरान प्लग की सतह को वाल्व बॉडी के सीधे संपर्क से अलग कर देती है। आस्तीन सामग्री का चयन आवश्यक सेवा तापमान और मध्यम अनुकूलता के अनुसार किया जाता है।

घूमने वाला प्लग और स्टेम
प्लग प्रवाह मार्ग को खोलने या बंद करने के लिए घूमता है, जबकि स्टेम चयनित मैनुअल तंत्र या एक्चुएटर से प्लग में ऑपरेटिंग इनपुट स्थानांतरित करता है।

पीटीएफई आस्तीन:सेवा तापमान 120 डिग्री तक.

आरपीटीएफई आस्तीन:सेवा तापमान 180 डिग्री तक.

पीपीएल आस्तीन:सेवा का तापमान 260 डिग्री तक।

स्लीव तापमान सीमाएं स्लीव सामग्री को ही संदर्भित करती हैं। विशिष्ट वाल्व कॉन्फ़िगरेशन और सेवा शर्तों के लिए पूर्ण डीआई -बॉडी वाल्व के स्वीकार्य ऑपरेटिंग दबाव और तापमान की पुष्टि की जानी चाहिए।

संचालन विन्यास:रिंच व्हील, वर्म और वर्म गियर, वायवीय और इलेक्ट्रिक एक्चुएशन उपलब्ध हैं। एक्चुएटर का चयन वाल्व आकार, ऑपरेटिंग टॉर्क और प्रोजेक्ट नियंत्रण आवश्यकताओं पर आधारित होता है।

निकला हुआ किनारा और ड्राइंग विन्यास:निर्दिष्ट वाल्व कॉन्फ़िगरेशन के अनुसार निकला हुआ किनारा आयाम और चेहरे के आयामों की पुष्टि की जा सकती है। आवश्यकता पड़ने पर उत्पादन से पहले समीक्षा के लिए जीए और आयामी चित्र उपलब्ध कराए जा सकते हैं।

स्पेयर पार्ट्स:वाल्व मॉडल, कॉन्फ़िगरेशन और प्रतिस्थापन आवश्यकताओं के अनुसार स्पेयर पार्ट्स की अलग से आपूर्ति की जा सकती है।

नगरपालिका जल वितरण
नगरपालिका जल वितरण और सामुदायिक पाइपलाइन नेटवर्क में वाल्वों का अलगाव।

कृषि सिंचाई
सिंचाई लाइनों और कृषि जल परिवहन प्रणालियों के लिए सेवा बंद करें।

आग-पानी की पाइपलाइनें
समर्पित अग्नि जल वितरण और अग्नि सुरक्षा प्रणालियों में पाइपलाइन अलगाव।

हल्की औद्योगिक सेवा
सामान्य औद्योगिक पाइपलाइन प्रणालियों में संगत गैर-आक्रामक तरल पदार्थों के लिए प्रवाह अलगाव।

शारीरिक दबाव परीक्षण
हाइड्रोस्टैटिक शेल परीक्षण ऑर्डर किए गए वाल्व कॉन्फ़िगरेशन के लिए लागू एपीआई 598 / एपीआई 6डी आवश्यकताओं के अनुसार किया जाता है।

सीट लीकेज टेस्ट
ऑर्डर किए गए वाल्व कॉन्फ़िगरेशन के लिए लागू एपीआई 598 / एपीआई 6डी स्वीकृति आवश्यकताओं के अनुसार सीलिंग इंटरफ़ेस का दबाव परीक्षण किया जाता है।

दृश्य एवं आयामी निरीक्षण
वाल्व आयाम, निकला हुआ किनारा इंटरफेस, चेहरे के आयाम, ऑपरेटिंग कॉन्फ़िगरेशन और दृश्यमान कारीगरी को अनुमोदित विनिर्देश या ड्राइंग के अनुसार जांचा जाता है।

अंतिम निरीक्षण
तैयार वाल्व को पैकिंग और शिपमेंट के लिए जारी करने से पहले परीक्षण रिकॉर्ड और वाल्व कॉन्फ़िगरेशन विवरण की समीक्षा की जाती है।
