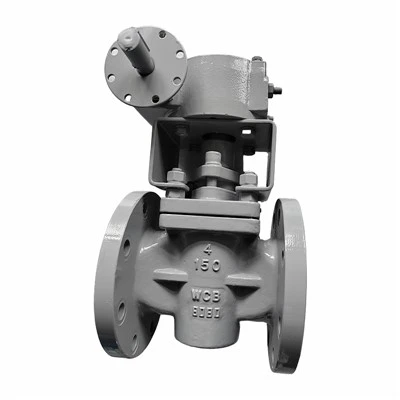

कार्बन स्टील दबाव संतुलित डीबीबी वाल्व

कार्बन स्टील प्रेशर बैलेंस्ड डीबीबी वाल्व एक दबाव संतुलित प्लग वाल्व है जिसमें दो स्वतंत्र बैठने की सतह और एक वाल्व बॉडी के भीतर एक केंद्रीय ब्लीड व्यवस्था होती है। कार्बन स्टील निर्माण तेल और गैस, रिफाइनिंग, पेट्रोकेमिकल और प्रक्रिया प्रणालियों में पाइपलाइन अलगाव आवश्यकताओं को कवर करता है, जिसमें कक्षा 150 से कक्षा 2500 तक दबाव वर्ग उपलब्ध हैं।

डबल ब्लॉक और ब्लीड
दो स्वतंत्र सीलिंग बाधाएं अपस्ट्रीम और डाउनस्ट्रीम प्रक्रिया पक्षों को अलग करती हैं। वाल्व बंद होने पर, नियंत्रित दबाव रिलीज के लिए ब्लीड कनेक्शन के माध्यम से केंद्रीय गुहा तक पहुंचा जा सकता है।

दबाव-संतुलित प्लग
आंतरिक संतुलन मार्ग ऑपरेशन के दौरान प्लग पर दबाव के अंतर को कम करते हैं, जिससे लाइन दबाव के तहत ऑपरेटिंग टॉर्क को नियंत्रित करने में मदद मिलती है।

मध्यवर्ती गुहा अलगाव
दो बैठने की बाधाओं के बीच की गुहा मुख्य लाइन अनुभागों को अलग करने के बाद दबाव की निगरानी या रिलीज के लिए एक परिभाषित बिंदु प्रदान करती है।

शरीर एवं सीट सामग्री
वाल्व बॉडी ASTM A216 WCB या WCC कार्बन स्टील में उपलब्ध है। PTFE/RPTFE और मेटल - से - मेटल सीट कॉन्फ़िगरेशन विभिन्न सेवा शर्तों के लिए उपलब्ध हैं।

कनेक्शन समाप्त करें
पाइपिंग इंटरफ़ेस से मिलान करने के लिए आरएफ और आरटीजे फ़्लैंग्ड सिरे, बट{0}}वेल्ड सिरे और थ्रेडेड कनेक्शन निर्दिष्ट किए जा सकते हैं।

प्रवर्तन
मैनुअल सेवा के लिए मैनुअल लीवर या गियर ऑपरेशन उपलब्ध है। रिमोट या स्वचालित संचालन के लिए वायवीय, इलेक्ट्रिक और इलेक्ट्रो-हाइड्रोलिक एक्चुएटर्स निर्दिष्ट किए जा सकते हैं।

परियोजना आवश्यकताएँ
खट्टी-मीठी सेवा, अग्नि-सुरक्षा और अन्य परियोजना-विशिष्ट कॉन्फ़िगरेशन को आवश्यकता पड़ने पर निर्दिष्ट किया जा सकता है। NACE MR0175/ISO 15156 और API 607 ​​आवश्यकताओं को लागू वाल्व कॉन्फ़िगरेशन में शामिल किया जा सकता है।

तेल एवं गैस पाइपलाइन प्रणाली
पाइपलाइन टर्मिनल, मीटरिंग स्किड, पिग लॉन्चर और रिसीवर स्टेशन, और मैनिफोल्ड जहां उच्च दबाव लाइन अनुभागों को रखरखाव से पहले अलगाव की आवश्यकता होती है।

रिफाइनिंग और पेट्रोकेमिकल सिस्टम
हाइड्रोकार्बन स्थानांतरण लाइनें, उत्प्रेरक अलगाव बिंदु और आपातकालीन अलगाव लूप जिन्हें प्रक्रिया अनुभागों के अलग-अलग अलगाव की आवश्यकता होती है।

विद्युत उत्पादन
उच्च तापमान वाले भाप पृथक्करण और सहायक बॉयलर फ़ीड जल प्रणालियाँ जहां वाल्व सामग्री और सीटिंग को ऑपरेटिंग तापमान से मेल खाने की आवश्यकता होती है।

रासायनिक प्रसंस्करण
खतरनाक, अस्थिर या विषाक्त मीडिया को संभालने वाली प्रक्रिया लाइनें जहां खोलने, निरीक्षण या रखरखाव से पहले उपकरण अलगाव की आवश्यकता होती है।

दबाव एवं सीट परीक्षण
हाइड्रोस्टैटिक बॉडी परीक्षण और सीट रिसाव परीक्षण लागू एपीआई 6डी/एपीआई 598 आवश्यकताओं के अनुसार किया जाता है। परीक्षण रिकॉर्ड आपूर्ति किए गए वाल्व के साथ उपलब्ध हैं।

कार्यात्मक एवं आयामी निरीक्षण
शिपमेंट से पहले अनुमोदित वाल्व कॉन्फ़िगरेशन के अनुसार वाल्व संचालन, अंतिम कनेक्शन और निर्दिष्ट महत्वपूर्ण आयामों की जांच की जाती है।

सामग्री का पता लगाने की क्षमता
शरीर की सामग्री को निर्दिष्ट एएसटीएम ग्रेड के अनुसार सत्यापित किया जाता है, सामग्री रिकॉर्ड के माध्यम से गर्मी {{0}संख्या ट्रेसबिलिटी बनाए रखी जाती है।

निरीक्षण दस्तावेज़
EN 10204 3.1 मिल परीक्षण प्रमाणपत्र और दबाव परीक्षण रिकॉर्ड वाल्व के साथ प्रदान किए जाते हैं। आवश्यकता पड़ने पर एसजीएस, ब्यूरो वेरिटास या टीयूवी तृतीय पक्ष निरीक्षण की व्यवस्था की जा सकती है।
